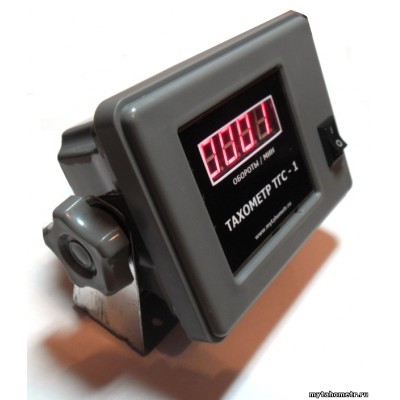

Тахометр измерительный ТГС-1, предназначен для контроля и измерения частоты вращения валов двигателей внутреннего сгорания, паровых и газовых турбин, гребных и других валов на морских и речных судах, индикации частоты вращения вала на цифровом индикаторе.

   Тахометр может быть использован для замены механических и электромеханических тахометров-указателей, ранее установленных на судовом оборудовании.

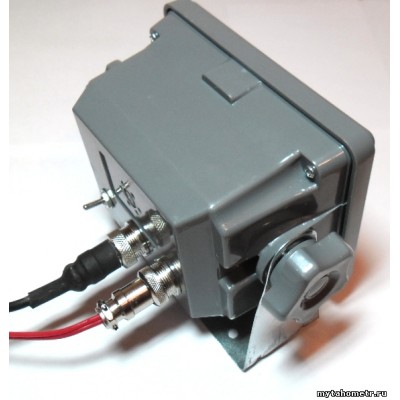

   Прибор может быть установлен в любом удобном для снятия показаний месте. Корпус судового тахометра ТГС-1 при помощи кронштейна позволяет произвести регулировку его положения для удобства снятия показаний. Работа прибора основана на регистрации импульсов, поступающих от датчика вращения при прохождении через его активную зону магнитного поля метки, закрепленной на валу вращения.

   После включения прибор находится в основном режиме индикации и отображает на табло количество оборотов в минуту с разрешением 1 об/мин. При вращении вала в любом направлении показания об/мин высвечиваются на табло.  При установке датчика прибора, например, на привод насоса высокого давления дизельного двигателя, прибор позволяет изменить кратность отображаемых показаний в 2 раза переключением тумблера на задней панели прибора.

СХЕМА СОЕДИНЕНИЙ

Информация для судовладельцев:

Данный прибор - указатель не требует предъявления Российскому речному регистру т.к. не входит в номенклатуру объектов технического наблюдения, осуществляемого Российским Речным Регистром, определяемых приложением №1, том 1, правила РРР 2008.

Характеристики прибора:

• прибор производится в 3-х модификациях с напряжением питания ±12В, ±24В и ~220В ;
• диапазон рабочих температур от -20 С до +85 С;
• максимально измеряемое число оборотов в минуту - 9999;
• погрешность измерений: ±1,0% об/мин.;
• стойкость к вибрациям от 10 до 75 Гц;
• длина сигнального провода датчика в базовой комплектации 4 м, (возможна комплектация сигнальным проводом датчика до 30 м.);
• абсолютная герметичность;
• вес 1,4 кг.;

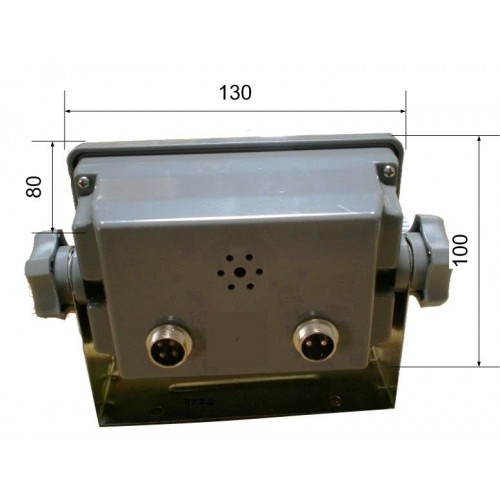

• габаритные размеры (без кронштейна): 130 х 100 х 80 мм.

Комплект поставки:

• прибор - 1 шт.;
• сигнальный шнур с датчиком - 4 м.;
• шнур питания - 1 м.;
• цилиндрический магнит - 1 шт.;
• инструкция по монтажу и присоединению - 1шт.

Гарантийные обязательства:

Продавец гарантирует исправную работу прибора в течении 1 года со дня его продажи. Независимо от причин возникновения неисправности, за исключением механических повреждений в период гарантийного срока, прибор подлежит замене безвозмездно, на аналогичный.
